先日、フロントフォークのコラムを切って欲しいと友人が訪ねてきました。


今回、私はブログで、この作業と便利工具を、ご紹介するべく画像を撮りながら、
ご指導することにし(笑)ご本人に作業してもらうことにしました。


イメージ 1

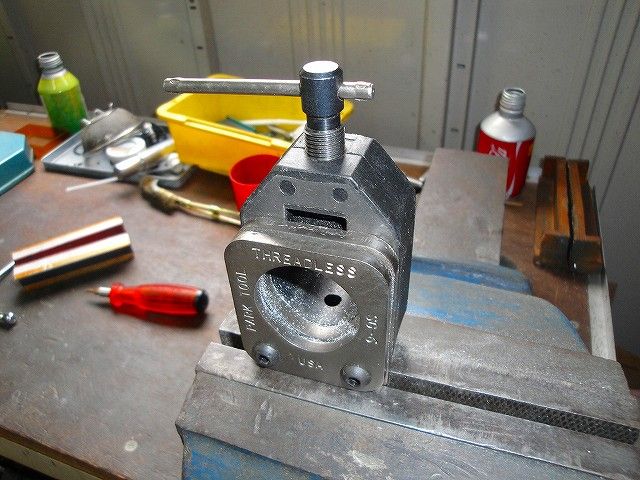

フォークコラムカットの便利グッズ(工具)、パークツールのSG-6です。

パークツールにはSG-6の他、SG-1、SG-2があります。

SG-6は「スレッドフォーク切断ガイド」とカタログに書かれています。
それに対してSG-1、SG-2はスレッドタイプのフォーク用の工具となっています。
SG-1、SG-2はスレッドフォークを切断する際、非常に精密にカット出来ますし、カット後、
ガイド工具から外す作業で、一緒に、ねじ山も綺麗に、さらってくれると言う便利な物
ですがそれぞれ、各1サイズにしか対応していませんし高価ですから
一般的にはSG-6だけでOKでしょう。
私は、もう何年もSG-6でスレッドフォークもカットしていますが問題が発生したことは有りません。

SG-6には1インチから1-1/4のフォークコラム(パイプ類)をセットする事が出来ます。
ちなみにSG-6のカタログ値段は¥7,171円でした。(カタログが古かったら、すいません)


イメージ 2

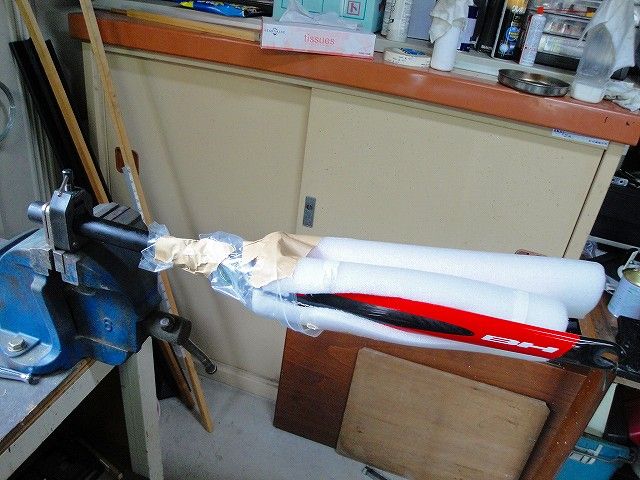

SG-6にフロントフォークをセットします。

話はそれますが今回、持ち込まれたこのカーボン製Fフォーク、画像のように
保護用のスポンジ、ビニールが巻かれた状態で実測、330g程度でした(カット前)。
梱包なしなら楽に300g以下でしょうか?
こんな軽量なFフォークで選手が激しいレースを走るのですから
恐ろしい時代になったものです(笑)


イメージ 3

工具にセットしたコラム部分のアップ。
赤い矢印部分のスリットにカナノコの歯が通ります。

切断位置を決めて、コラムにマーキングしたら矢印位置のスリット上から覗き込み、
マークが見える位置に固定します。

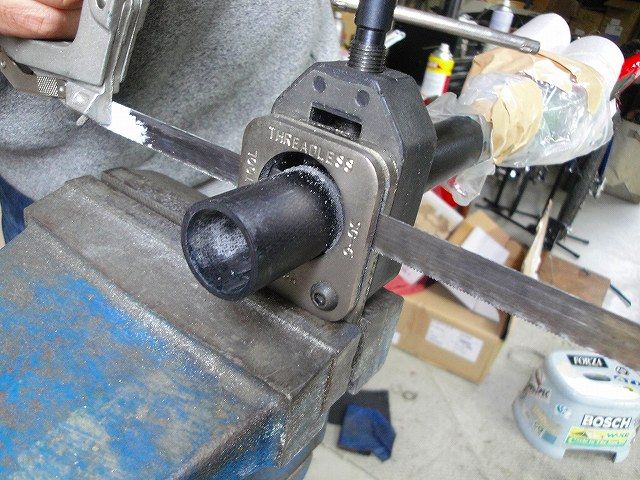

イメージ 4

イメージ 5

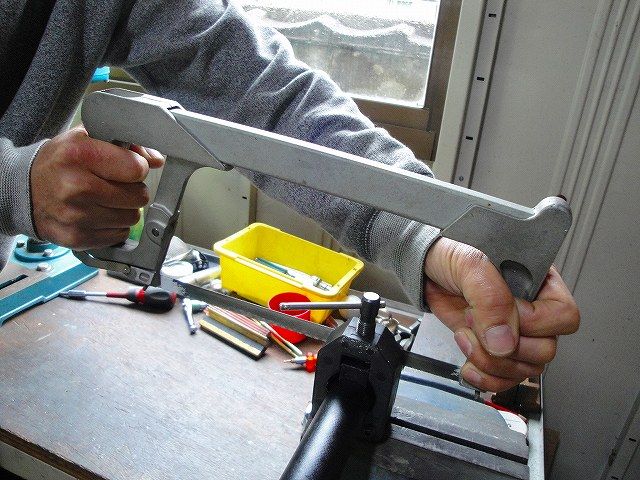

位置を決めて固定したら後は切断するだけです。
確実に固定してあればパイプに対して垂直な切断が簡単に出来ます。
切りながら、ゆがんでいないか、など、切断位置を確認し直す必要はありませんし、
切ることに集中できます。

今回のようにカーボンパイプですと、あまり力任せに切るのは、お勧めできませんが
(繊維がバラけるものもある)アルミパイプなどは、ガンガン切って問題ないでしょう。
(もちろん、アルミでも加熱に注意)
またチタンのパイプはノコ歯が加熱し過ぎて、その結果、熱でノコ歯が、
なまってしまう事がありますので要注意です。
(時間をかけて切断し加熱し過ぎないようにするか、オイルなどをかけて冷却する)


イメージ 6

またまた話が飛びますが、
私が使っているカナノコ(ハンドソー)は「LENOX レノックス(米)」
これが、また大のお気に入り。

それまで使っていたカナノコに比べて精度が高く(ノコ歯の歪みがなく切断面の幅が最小限など)、
これを入手した時は(少々、お高かったのですが)本当に嬉しかったですね。
この、ノコギリについてはいずれ、また機会があったら(笑)


イメージ 7

切断が完了したら、まずはパイプの切断面内部を仕上げておきます。
ホーザンの「バリ取りナイフ K-35」、この工具はパイプの内部のバリを取るのに非常に便利。
替刃には鉄工用、プラスチック用、万能型があり、付属しています。
最近は類似品がホームセンターなどでも売られるようになっているので一度、ご覧になってみては?
それほど高価なものではありません。

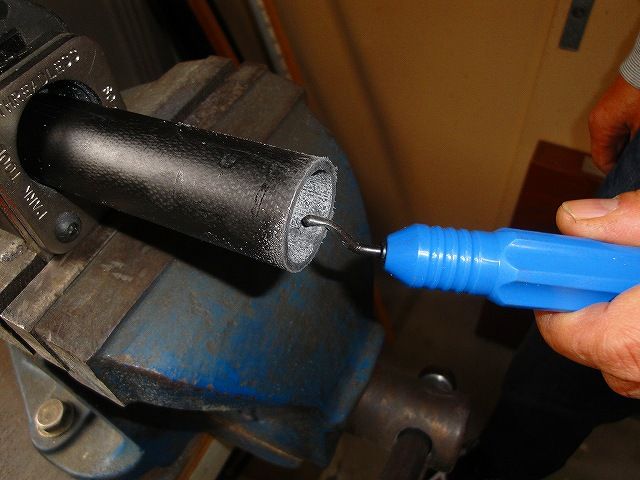

イメージ 8

もちろん、バリ取りナイフでなくてヤスリを、かけてもいいんですけど(笑)


イメージ 9

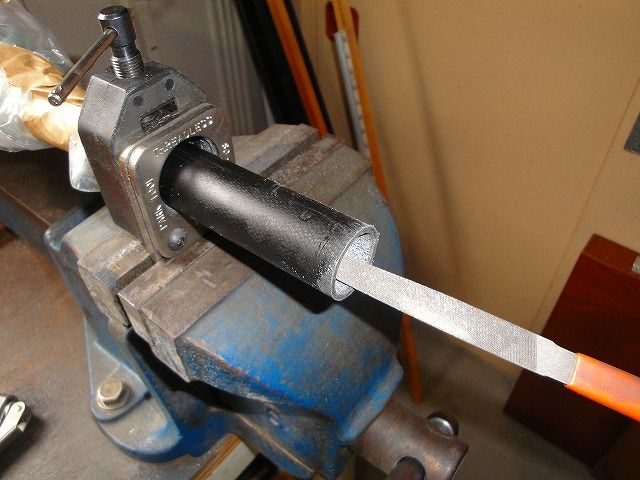

パイプの外側もヤスリでバリを取り、わずかに面取りもして綺麗に仕上げておきます。


以上でフォークコラムのカット作業は完了です。


このSG-6はフロントフォークコラムのカットだけでなくシートポスト、ハンドルバーの
直線部分のカットなど非常に重宝します。
もちろん、自転車以外のパイプ物のカットにも有効です。
興味ある方は、ぜひ精度の良い、カナノコ(ハンドソー)とセットで使ってみてください。
絶対便利ですよ。

近年、シマノのロードコンポのチェンホイールの多くが
「ホローテックⅡ」システムを採用しています。


イメージ 1

ホローテックⅡ(HOLLOWTECHⅡテクノロジー)の感想には今回は触れませんけど(笑)

左クランクは、このように固定されています。

この中央に見える固定ボルト(正式名不明)は、それほどトルクのかかる部分では
ないのですが、なぜか固着して外すのに苦労した事があります。


イメージ 2

当初、シマノで用意されていた工具(クランク取付工具)は、この樹脂で出来た簡単なものでした。
本来は、先にも述べたとおり、それほどのトルクがかかる部分ではなく、
この工具で問題ないとシマノも考えていたと思われます(当然ですが)。

ところが私自身、適正トルクで締めたと思うのですが固着して外れない事が複数回、
発生しました。
また知人、ショップさんに聞いても同じような体験をされている人が多くいました。


その為かシマノは後に(クランク取付工具)「ドライバータイプ」を追加しました。
その説明文には「ドライバータイプで握りやすく微調整が容易」とあります。
この工具は見るからに力が入りそうで2枚目の画像の初期の工具に比べて使いやすいと思われます。

ただ、初期の簡単な工具が「希望小売価格 97円」に対し
ドライバータイプは「希望小売価格 3,182円」もするのです。

「良い工具に金は惜しまない」と言う主義??の私ですがシマノの工具に、
これだけの金額を支払うのも癪?なので(笑)97円の工具を使って改良版?を作ることにします。


イメージ 3

手前右がクランク固定ボルト、手前左が97円の工具。
奥が97円の工具に木製の柄をネジ止めした物。

実は以前にもシマノ以外の一流工具メーカーの工具を使って同様の工具を作った事があります。
その工具は、やはりガレージに持ち込まれた固着したボルトを外す際に変形してしまい
使えなくなってしまいました。
なぜ、そんなにも硬く固着してしまったかは不明ですが十分な強度が、あると思われた
樹脂製の工具が変形してしまってもクランク固定ボルトは、なかなか外れなかったのです。


イメージ 4

今回、知人のT氏が、やはり固着した友人の自転車を持ち込んできて外すことを依頼されました。

聞いてみると自転車のオーナー及びT氏の二人とも、はずす事ができず困っていたのだそうです。

そこで、この自作工具を使ってもらうことに・・・・簡単に外れました(笑)


イメージ 5

イメージ 6

T氏は友人達の自転車を何台も面倒見ているくらいのマニアですが、
97円の工具では、どうしても、外す事ができなかったそうです。

今回、私の自作工具で簡単に外れたのに喜んでT氏から依頼され、早速T氏の分も作ってみました。


奥の方は自転車を固定してあれば両手でバランスよく力をかけられるように考えて作ってみた物です。

今回、T氏の依頼で作った物は片手で力をかけるようなタイプで作ってみました。

2種類作ってみた結果、片手式の物で十分だと思います。
見たとおり、角材に木ネジ2本で97円の工具(97円、97円って、少しくどいですね)を
固定しただけなので自作工具と表現するのも大げさですけど(笑)

一応、木ネジは表面に出っ張らないように工具にあけた穴をさらって取り付けていますから
ネジの頭でクランクに傷をつける心配もありません。

柄の部分はガレージに転がっていた18ミリ×18ミリの角材を利用しています。
そのままですと角が手に痛いのでヤスリで簡単に角を落としペーパーをかけて表面を
綺麗にして手に馴染むようにしてみました。

ただし、この手の工具は「外す時専門」に考えた方が良いかもしれません。
締め込みに使う場合は締め過ぎにならぬよう十分、注意した方が良いですね。
締めすぎると摩擦抵抗が増えてクランクの回転が重くなってしまいますから(笑)
