イメージ 1

今回、取り上げるのはスギノのプロダイナミック クランクです。
国産5ピンクランクとしては、もっとも知られ流通しているモデルでしょう。
(他に国産5ピンクランクはシマノ、高木製などがあります)

イメージ 2

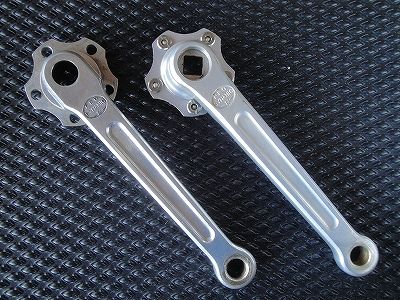

プロダイナミッククランクの(大雑把な)バリエーションは・・・

コッタードタイプとコッターレスタイプの2種類。
クランク長が165ミリしかなかったので大雑把なバリエーションは、これだけしかありません・・・
多分(笑)
※当方の間違いなどありましたら、ご教授いただければ幸いです。

イメージ 3

クランクの裏側には、このような刻印があるものもあります。
画像はコッターレスタイプの、かなり古い物でスギノのSマークの他に「67.6」の刻印があります。
これは1967年6月の製造を現しているものだと思います。
ちなみに古いコッタードタイプは裏に何も刻印がないものが多く、コッターレスタイプも
新しいものは年式の刻印が入らなくなります。


さて、ギヤ板のバリエーションは・・・・

イメージ 4

一般的な(旧型)パターン→「T」パターン?。
これをTパターンと呼んで良いのか、わかりませんが下記の画像を根拠に
私はTパターンと呼んでいます。

イメージ 5

イメージ 6

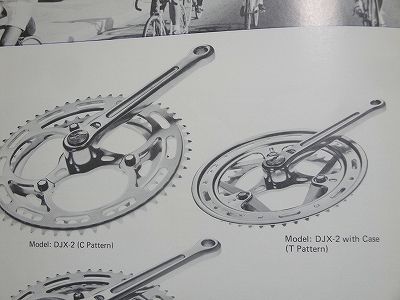

古いカタログ「Vol.1」(多分、1976年版)にある、この画像を見ると・・・
クランクはプロダイナミックではなく、いわゆるマキシィタイプのギヤ板ですが、
直線基調の右が「Tパターン」、
通称ルネパターンと呼ばれる曲線基調のデザインの左の方が「Cパターン」と
書かれています。

上の画像の「Tパターン」の方はチェンガードが付いていてギヤ板パターンが
見にくいので下の画像で補足します。

話はそれますがギヤ板のパターンはNo.23ぐらい(年代不明)のカタログになると
十数種類の表記があります。(この話は、また別の機会に)

話を戻すと、この画像を根拠にプロダイナミックのギヤ板もTタイプとCタイプと呼ぶことにします。

イメージ 7

上記のほかにプロダイナミックには後にTA ツーリストに、
そっくりのプロダイナミック6と呼ばれるPパターンのギヤ板が販売されます。

このギヤ板が販売された背景を推測すると・・・
従来のTパターン、CパターンともPCDの関係(両者は同じPCD)で最小インナーが32Tどまりの
為ではないかと思います。

Pパターンは32T以下も取り付けることができ
30T、28T、26Tの歯数が用意されていました。(偶数歯のみ)

このように書くと・・・
事情通の方から「専用アダプターを使えば28Tも付くのでは?」
と突込みが入りそうですが・・・
それは次回に(笑)

イメージ 8

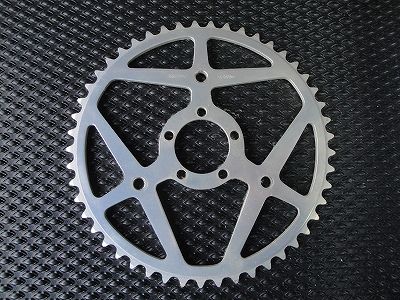

もうひとつ、ギヤ板のバリェーションです。
一見、ピカピカの仕上げのTタイプに見えますが
(画像では仕上げの良さがわかりにくいと思いますが)
良く見るとインナーギヤの取り付け穴がありませんのでシングル用になります。
また歯の厚さも違い、1/8、通称、厚歯と呼ばれる物になります。
(普通のロード用は3/32、通称、薄歯)

これはコッタードクランク時代のピスト競技用と思われます。
プロダイナミックチェンホイールは1965年頃のカタログに「プロ競輪使用許可」と書かれています。
ただ、これはコッタード時代だけのようでコッターレスになってからはピスト競技は
考慮されていないと思われます。
理由はプロダイナミック コッターレス専用BBシャフトはダブル用のPWタイプと、
トリプル用のPTタイプしかなくシングル用のPSタイプ?は市販されていないからです。

ただ、「このギヤ板をピスト競技専用と言い切れるか?」と突っ込まれると確証はありません。
なぜなら60年代ですとツーリング車も厚歯フリーのリヤ3段なんていう仕様もありましたので
厚歯シングル、フロントチェンリングがツーリング用であった可能性もあるのです。
(今回のサンプルにBIAなど、競輪認可を示す刻印はありません)

※2013/4/26追記
1969年発行のトモダ ワールドパーツカタログ画像説明に
「コッターレスシャフト プロダイ S.W.T.」
の記述があり、これが事実だとすると「PS」(シングル用)シャフトが存在していた
可能性があります。

※コメント、いただいたようにプロダイナミック5ピンクランクにはドミフォンレース用の
 5アーム形状の特大ギヤ板があるのをすっかり忘れていました。
 今後、機会が、あれば画像をアップしたいと思います。

※更に、もう一点、スギノの5ピンギヤ板のバリエーションをご指摘いただきました。
 それは・・・5ピンのパターンレスギヤ板です。
 厳密に言えば素材とはいえバリエーションに含まないといけませんね。



イメージ 9

うちにある1964年式のトーエイに取り付けられたTパターンのプロダイナミック チェーンホイール。
クランクはコッタードタイプ、歯数は47-36T。
(このクランクは当時組まれたそのもの)

イメージ 10

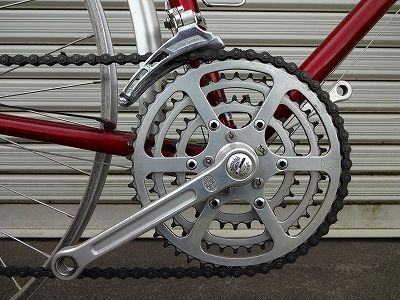

こちらは1980年式ではないかと思われるシルク キャンピングに付けられた物。
(もともとはスーパーマキシィ5アームが付いていたが最小ギヤが34Tまでしか付かない為、交換)
プロダイナミック コッターレス クランクにはTAツーリストのギヤ板。
(ちなみにTAの歯数は48-42-30T)
70年代から80年代頃には、このような使い方も多かったと思います。
TA以外の外国製ギヤ板の組み合わせですとサンプレックスなどもオーダーランドナーなどに
使われており、とても素敵に思えました。


さて、次回はプロダイナミックのトリプル チェンホイールの中では、
あまり知られていないタイプをご紹介したいと思います。
