以前、ケーブル式のスピードメーターを2回にわたって十数種類取上げました。

今回、数は少ないものの、また、面白いメーターが手に入りましたので
ご紹介したいと思います。

その1
http://blogs.yahoo.co.jp/corsa2003sp/23959909.html

その2
http://blogs.yahoo.co.jp/corsa2003sp/24977229.html



イメージ 1

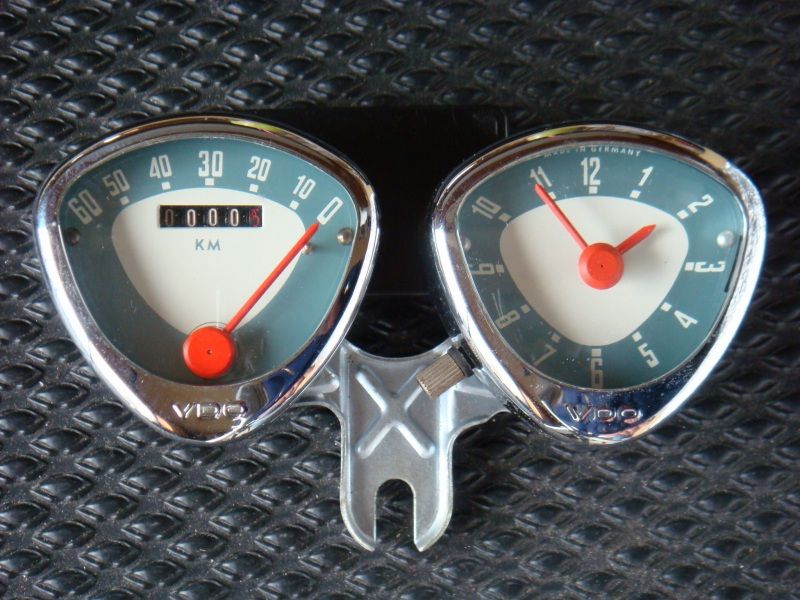

いままで+今回、ご紹介するメーターの中でも、とびきりの一品がこちら。

「VDO」 (ビドォーと発音?)

裏面を見るとスピードメーター側に「5.66」、時計側に「6 66」の刻印

がありました。

同型のメーターを、お持ちの関西のY氏にお伺いしたところ、これが製造年だそうです。


VDOは西ドイツの会社で自動車やモーターサイクルのメーターなどの製造で有名な会社。

左側が速度計。

針が右から左へ動くのが特徴です。

右側は、なんと時計。

手前のステーの切り込み部分をステムの引上げボルトに挟み込んで自転車に取り付けます。



イメージ 2

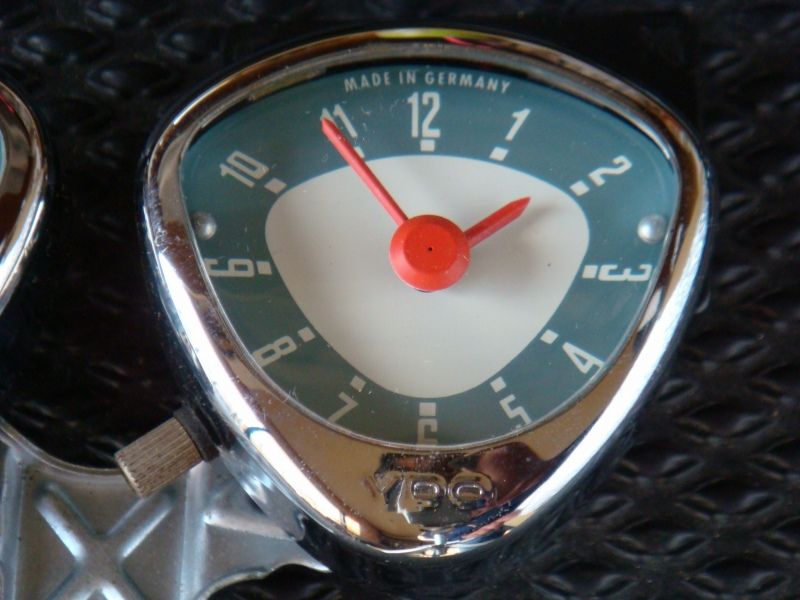

右側の時計部分のアップ。

上部に「MADE IN GERMANY」の文字が見えます。



イメージ 3

VDOのパッケージ

ゴムスタンプの「26」の文字が見えますね、当然、26インチ車輪用ということでしょう。

その下の小さなステッカーには「26」「DM 33.50」の文字があります。

26は先のゴム印のとおり、車輪径でしょう。

「DM 33.50」はドイツマルク33.50でしょうか?

ちなみに他の面には日本の販売店で記入されたと思われる\4,500の文字がありました。

60年代の4500円だとすると、当時の日本では、

かなり高価なものだったという事がわかります。



イメージ 4


イメージ 5

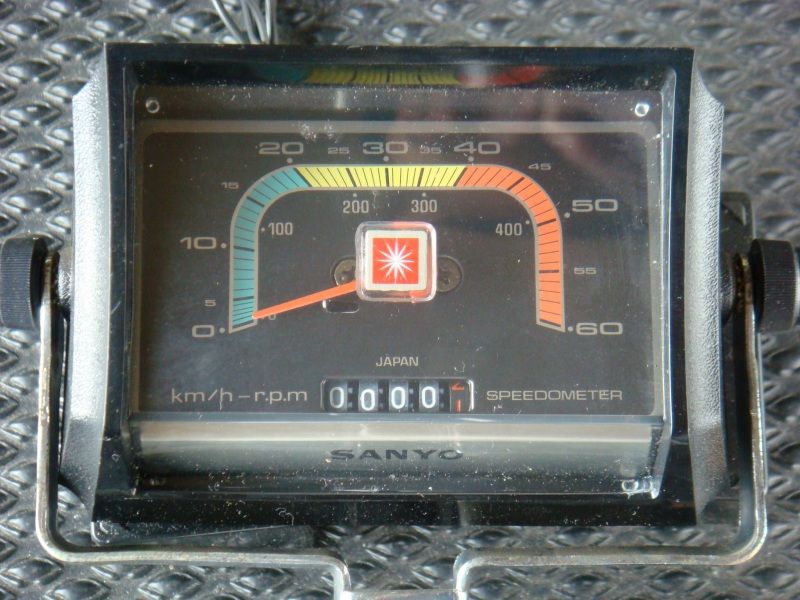

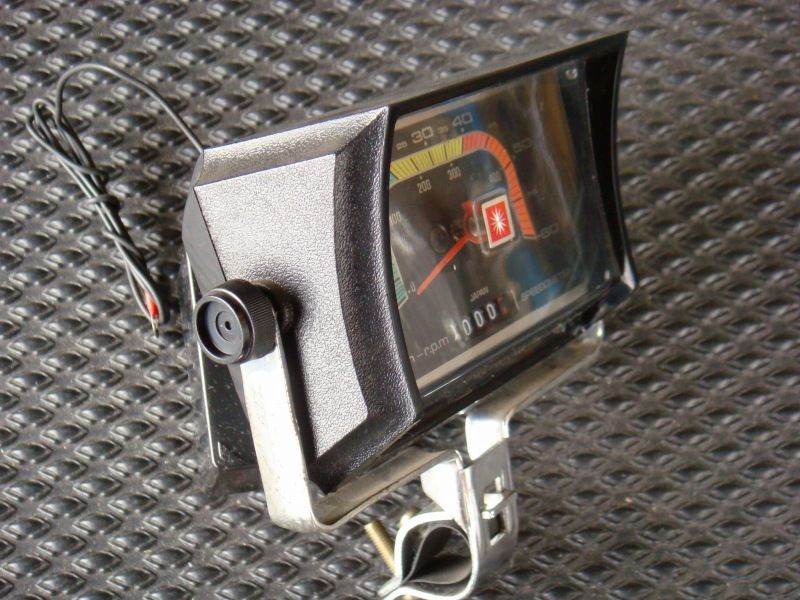

こちらはサンヨー製。

目覚まし時計のように大型の物ですが機能的には他の物と変わるところはありません。

機能が変わらないと言うことは単に大きければよかったと言うことでしょうか?

そういえば70年頃?「大きいことはいいことだ」というCMがありましたね(チョコレートでしたか)

表示は速度、距離、回転計でライトもつきます。

でもいつも言うとおり、速度はともかく回転計っていったい・・・?

同じ速度でもギヤが違えばねぇ、当時はジュニアスポーツでも5段変速は当たり前なんでした。

それに表示数値が意味不明(笑)

50キロ出すと回転は400回転になるらしい(笑)



イメージ 6

イメージ 7

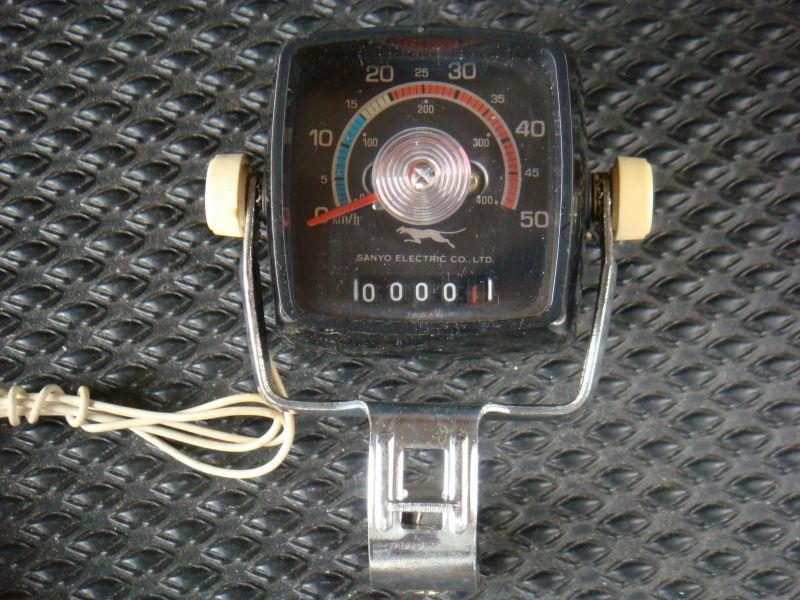

こちらもサンヨー製です。

これも速度、距離、回転計でライトもつきます。

ただ、先のモデルに比べて非常にコンパクトな物です。



イメージ 8

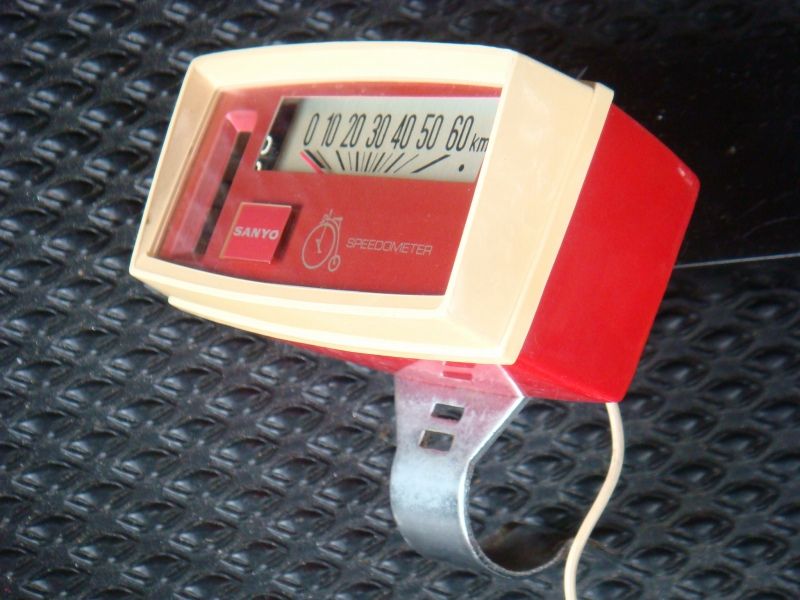

またまたサンヨー製。

以前に紹介したものもサンヨー製は、たくさんありました。

サンヨーはライト、ブザー、スピードメーターなど自転車用品にも力を入れていたメーカーなんですね。



イメージ 9

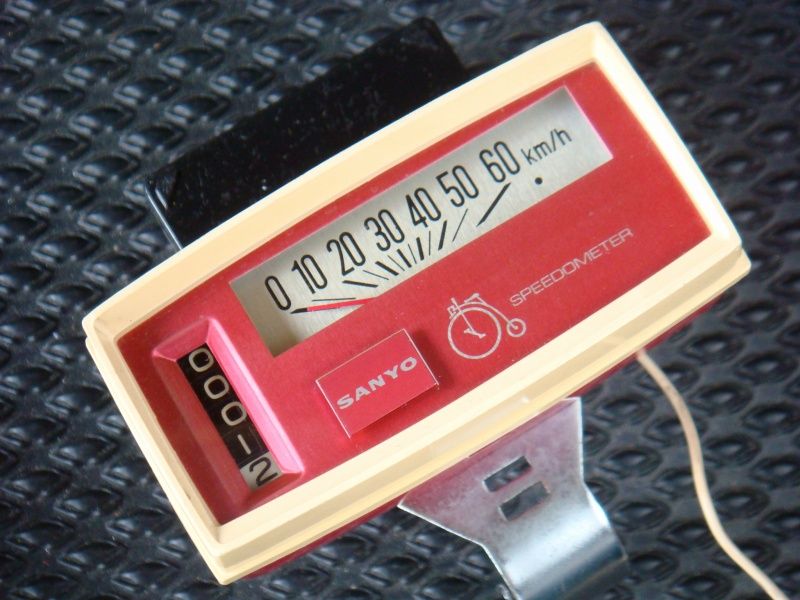

このメーターはシンプルなデザインで非常に惹かれる物があります(笑)

ケースの色使いも秀逸ですね。

このメーターの特徴は距離表示が縦であること。

デザイン上の特徴を出す為にわざわざこの設計を採用したのでしょうか?

先日、H氏から
「クランクのネジが駄目になってBBシャフトが抜けないけど、なんとかならないか?」と
依頼がありました。

今回、いろいろ小物部品をいただいたこともあり、断れず(笑)引き受けることにしました。


問題はクランクの拭き工具が入るところのネジが駄目になっていることです。

念の為?、工具をねじ込んでみましたが、やはり工具が効くほどネジ山は残っていません。

それならスギノより、ネジ径の大きいTAやストロングライトの抜き工具を
ねじ込めないかと思ったのですが、これも無理でした。

それでは次にBBシャフトにクランク固定ボルトを、ねじ込んでからクランクを万力に固定、
ボルトの頭をプラスチックハンマーで叩いてみます。

しかし、これは予想通り簡単には外れません。
案外、このテーパーで勘合する方法というのはしっかり止まるんですね。
クランク固定ボルトのネジがシャフトに、それほど噛んでいないのであまり
叩きすぎるとねじ山を駄目にしてしまうので、この方法も諦めます。


工具に詳しい方なら、ここまで読んで
「ベアリングプーラーを使えば良いんじゃないの」と言われるかもしれません。
もちろん、ベアリングプーラーがあって、うまくセットできれば
(クランクの内側の形状に、しっかりツメがかかれば・・・)
簡単に抜く事が出来そうですが残念ながら手持ちがありません(泣)


それでは、いよいよ仕方有りませんので荒っぽい作業で行くことにします(笑)



イメージ 1

まずはカナノコでクランクの上部をカット。
それからBBシャフトを傷つけないようグラインダーで少しずつクランクを削っていきます。



イメージ 2

ギリギリまで削ったところでBBシャフトを軽くプラスチックハンマーで叩いて見ます。
BBシャフトは丈夫ですから少しくらい叩いても曲がることはないはずです。



イメージ 3

軽く叩くとギリギリまで削ったアルミに亀裂が入りました。



イメージ 4

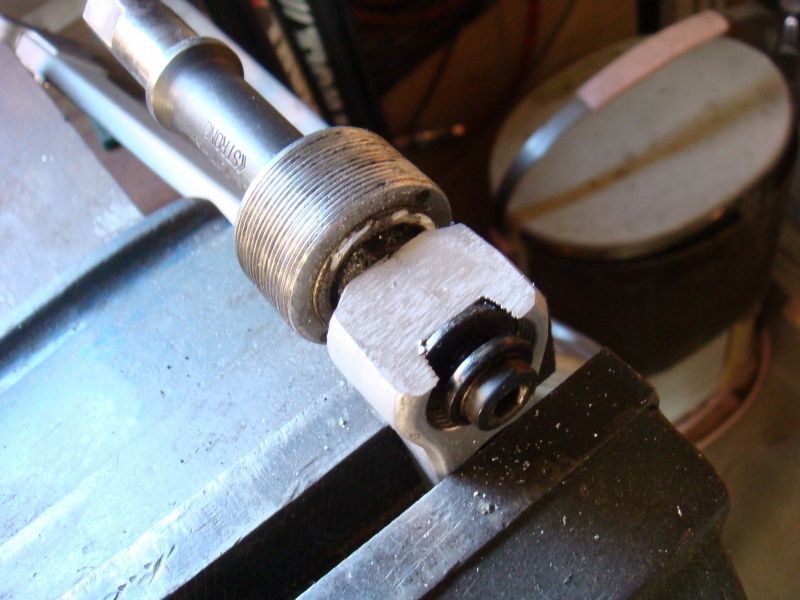

こうなれば、もう大丈夫(笑)
半端のクランク固定ボルトをねじ込みます。



イメージ 5

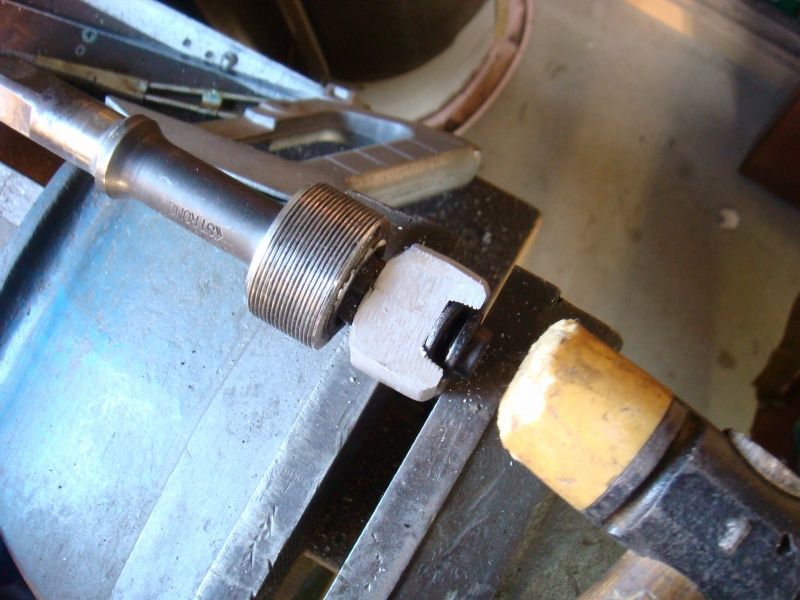

それではボルトの頭をプラスチックハンマーで軽く叩いてみます。

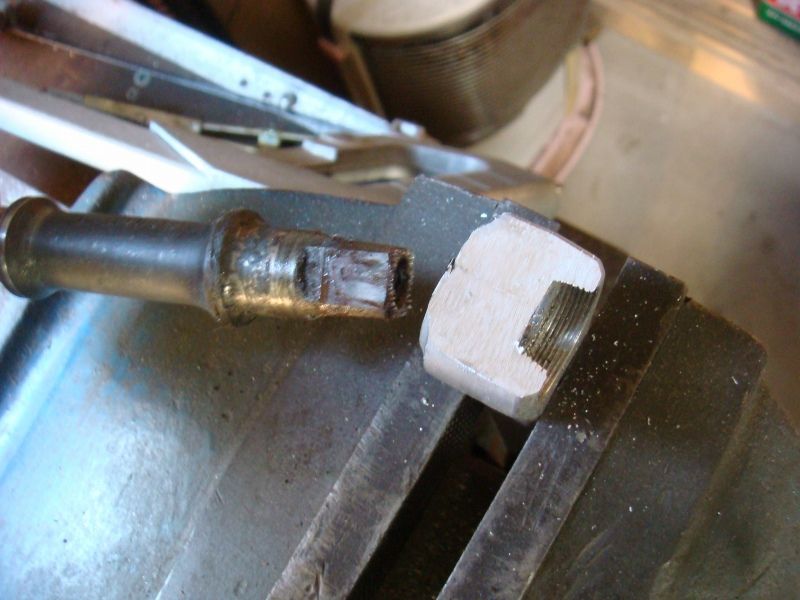

イメージ 6

はい、一丁上がり!

これにて、
貴重な初期型?プロダイナミックPT-68シャフトを救出、完了です。

久しぶりに天狗党メンバーでサイクリングに行きました。

目的地は静岡県の浜名湖北部。
隣の県ですが豊橋市からは峠を越えれば片道20キロ程度の気軽なルートです。
集合地点は豊橋市役所に近いK君のお店の駐車場。

ここから豊橋市内を抜けて、まずは多米峠を目指します。
多米峠は、豊橋地区のサイクリストなら一度は越えたことのある?という峠です。



イメージ 1

多米峠の東側(静岡県)。
峠自体は、それほど標高も高くなく越えるのは簡単ですが豊橋と静岡県を結ぶ
ルートとして結構、交通量が多いので緊張します。



イメージ 2

奥浜名湖の瀬戸地区、通称「赤橋」
今日は昨日とうって変わって風も弱く、やや暖かい。まさに春の海?



イメージ 3

我々は赤橋ではなく平行してかかる旧道?の通称「銀橋」を渡ります。
ここは狭いので信号による一方通行です。
右が浜名湖、左は猪鼻湖になります。



イメージ 4

裏道を、のんびり行きます。
右手はもちろん浜名湖です。
近年、平行する有料道路が無料になった為、こちらの裏道は、
あまり通る人もなく車が少なく快適です。




イメージ 5

食事処に寄るには、まだ少し時間があったので東名高速の浜名湖SAに立ち寄ります。
ここも今では外から利用できるようになっています。
ただし、自転車の服装では気恥ずかしく、早々に退散(笑)

これは浜名湖サービスエリアから見た画像です。
東名高速の橋が見えていますね。
右側の気に隠れている山が舘山寺温泉の北側にある大草山でしょうか?

ちょうどよく時間がつぶせたのでK君お勧めのうなぎ屋さんで食事。
(画像なし すみません)



イメージ 6

食事後は、本坂峠を越えて帰る予定です。
朝は穏やかだったのですが西風が出始めて(向かい風になる)走りにくくなってきました。

やっとの思いで向かい風+登り坂の本坂峠旧料金所の所まで登ってきました。
ここで某一名はトンネル(無料になった方)に、残りの5人は旧道を登ります。

ここで、もとイタリアのチームに所属していた
K林君が登りの走り方をレクチャーしています?



イメージ 7

K林君を先頭に皆で上り始めます。

画像を撮っているコルサも、もちろん、この後、旧道チームを追いかけます。



イメージ 8

本坂(旧)トンネル豊橋側。
皆で写真を撮ろうと思いましたが西側から吹き上げてくる風が強く、
冷たく皆さっさと下って行ってしまいました。
しかたなく(笑)トンネルの画像だけでも押さえておきます。



イメージ 9

下りきって、新トンネルを通って楽をした某一名とも無事合流。

少し下って姫街道「すせ宿」で記念写真を撮りました。



イメージ 10

途中、喫茶店で休憩して無事、豊橋市内まで戻ってきました。

ちょうど市役所前の信号待ちで市電が前を通っていきます。
久しぶりに見たら結構モダンな電車が走っているんですね(笑)
更に最近導入された新型車両もあるはずです。


というわけで久々の天狗党サイクリング。
天狗党も高齢化でガンガン、レースに参加する人は少なくなってしまいました。
これからは、こういったサイクリングも(の方が)いいですね。
